本文是我整理逆向工程学习周报的第一篇，系统梳理了 Windows PE 文件结构、常见文件格式魔数、Win32 GUI 程序基本原理、常用 Windows API 以及 .NET 程序逆向基础。内容适合作为逆向入门的知识点参考，并附有实际分析中的注意要点。

一、PE 文件结构详解

Windows 平台下的可执行文件（如 exe、dll、sys、ocx、com 等）均采用 PE（Portable Executable）文件结构。PE 结构主要由四大部分组成：

DOS 头：包含 MZ 标识和 e_lfanew 字段，用于定位 PE 头。
PE 头：包含 PE 标识、文件头（IMAGE_FILE_HEADER）、可选头（IMAGE_OPTIONAL_HEADER）等。
节表（Section Table）：描述各节区的位置、大小和属性。
节区数据：如 .text（代码）、.data（数据）、.rdata（只读数据）等实际内容。

1. DOS 头（DOS Header）

DOS 头是 PE 文件的开头部分，兼容古老的 MS-DOS 系统。关键字段：

字段	偏移	大小	说明
`e_magic`	0x00	2 字节	魔数 `MZ`，十六进制 `4D 5A`（小端存储）
`e_lfanew`	0x3C	4 字节	指向 PE 头的文件偏移量

注意：e_lfanew 的值是相对于文件开头的偏移，不是 RVA。在分析时需结合节表转换为文件偏移或虚拟地址。

2. DOS 存根（DOS Stub）

DOS 存根是一段 16 位汇编代码，当程序在 DOS 环境下运行时，输出 "This program cannot be run in DOS mode" 并退出。该区域在正常情况下没有实际用途，但可以被利用来植入恶意代码或自定义数据。

3. PE 头（PE Header）

在 e_lfanew 指向的位置，首先是 PE 标识：

PE 标识：50 45 00 00，即 ASCII 字符串 PE\0\0，用于确认这是一个 PE 文件。

紧接着是 IMAGE_FILE_HEADER（文件头），包含 7 个参数，使用 WORD（2 字节）和 DWORD（4 字节）类型：

字段	大小	说明
`Machine`	WORD	目标 CPU 类型，如 `0x14C`（x86）、`0x8664`（x64）
`NumberOfSections`	WORD	节区数量
`TimeDateStamp`	DWORD	编译时间戳
`PointerToSymbolTable`	DWORD	符号表偏移（通常为 0）
`NumberOfSymbols`	DWORD	符号数量（通常为 0）
`SizeOfOptionalHeader`	WORD	可选头大小
`Characteristics`	WORD	文件属性标志，如可执行、DLL 等

随后是 IMAGE_OPTIONAL_HEADER（可选头），尽管名字叫可选，但对于 PE 文件来说实际上是必需的。关键字段包括：

Magic：0x10B（32 位 PE）、0x20B（64 位 PE+）
AddressOfEntryPoint：程序入口点 RVA
ImageBase：首选加载基址
SectionAlignment / FileAlignment：节区对齐值
Subsystem：子系统类型（如 GUI、CUI）
DataDirectory：数据目录表，包含导入表、导出表、重定位表等重要结构的 RVA 和大小

4. 节表（Section Table）

节表是一个 IMAGE_SECTION_HEADER 结构数组，每个结构描述一个节区。关键字段：

Name：节区名称（最多 8 字节）
VirtualSize：节区在内存中的大小
VirtualAddress：节区在内存中的 RVA
SizeOfRawData：节区在文件中的大小
PointerToRawData：节区在文件中的偏移
Characteristics：节区属性（如可读、可写、可执行）

在逆向时，经常需要将 RVA 转换为文件偏移（或反之），公式为：
文件偏移 = RVA - VirtualAddress + PointerToRawData

5. 数据目录表（Data Directory）

数据目录表位于可选头末尾，是一个 IMAGE_DATA_DIRECTORY 结构数组，包含 16 个条目，常见的有：

索引	名称	用途
0	Export Table	导出函数信息
1	Import Table	导入函数信息
2	Resource Table	资源信息
5	Base Relocation Table	重定位信息
9	TLS Table	线程局部存储信息
12	Import Address Table	导入地址表（IAT）

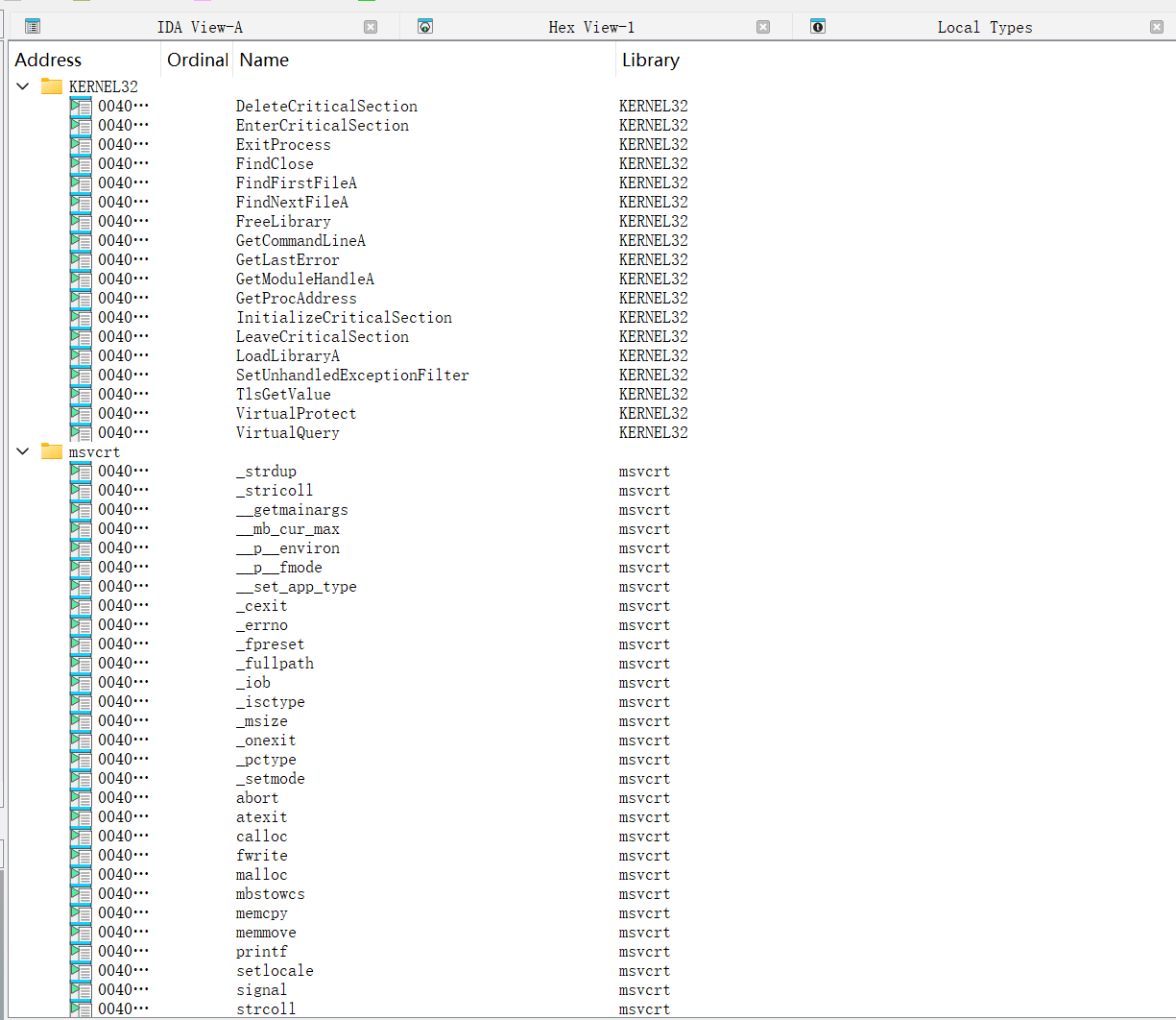

alt text
导入函数表记录了这个程序运行时要加载哪些DLL，以及要调用DLL里的哪些函数。比如你的程序用了 MessageBox，链接器会把 user32.dll 和 MessageBox 写进导入表。程序启动时，Windows加载器会加载这些DLL，并把函数地址填到导入地址表（IAT）中，程序才能正确调用。

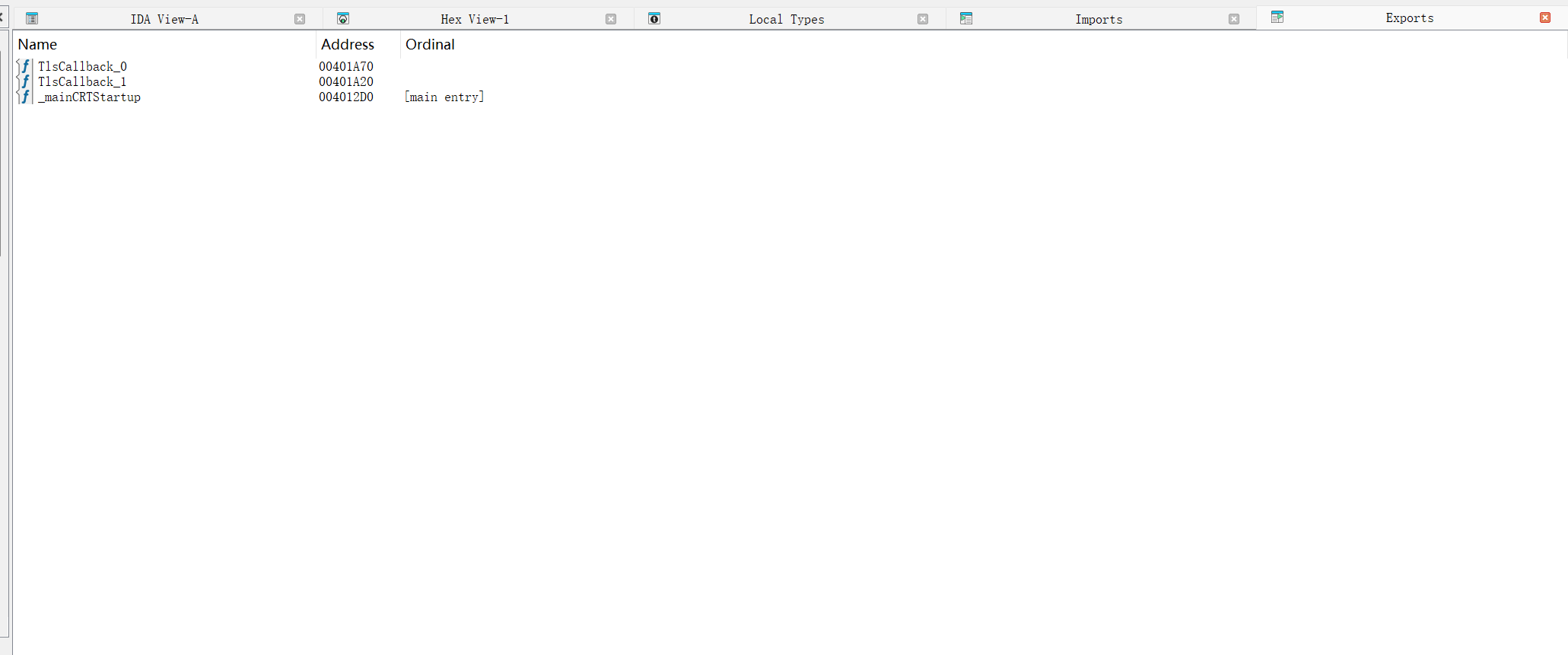

alt text
导出函数表是外部访问该函数的“入口”

二、ELF 文件与常见魔数

1. ELF 文件

Linux 平台的可执行文件格式为 ELF（Executable and Linkable Format）。其魔数为 7f 45 4c 46，对应的 ASCII 字符串为 ^?ELF。ELF 文件结构包括 ELF 头、程序头表、节头表等，与 PE 结构类似但有所不同。

2. 文件魔数（Magic Number）

许多文件类型的起始几个字节是固定的，用于快速识别文件类型。常见魔数如下：

文件类型	魔数
ELF	`7f 45 4c 46`
tar	第 257 字节起为 `ustar`
PE	`0x00004550`（即 `PE\0\0`）
Java .class	`0xCAFEBABE`
PNG	`89 50 4E 47 0D 0A 1A 0A`
JPEG	`FF D8 FF`
ZIP	`50 4B 03 04`
RAR	`52 61 72 21`
GZIP	`1F 8B`

在逆向中，通过魔数可以快速识别文件真实类型，即使文件扩展名被篡改。

三、Windows GUI 程序基础

1. WinMain 入口

Windows GUI 程序的入口函数为 WinMain（控制台程序为 main）。原型如下：

int WINAPI WinMain(
    HINSTANCE hInstance,     // 当前程序实例句柄
    HINSTANCE hPrevInstance, // 前一个实例句柄（通常为 NULL）
    LPSTR     lpCmdLine,     // 命令行参数
    int       nCmdShow       // 窗口初始显示状态
);

2. 创建窗口的典型流程

定义窗口类：填充 WNDCLASS 或 WNDCLASSEX 结构体，指定窗口过程函数、背景色、图标、光标、类名等。
注册窗口类：调用 RegisterClass 将窗口类注册到系统。
创建窗口：调用 CreateWindow 或 CreateWindowEx，根据窗口类创建实际窗口。
显示窗口：调用 ShowWindow 显示窗口，并调用 UpdateWindow 触发重绘。
消息循环：通过 GetMessage / TranslateMessage / DispatchMessage 不断从消息队列获取消息并分派给窗口过程函数。

3. WNDCLASS 结构体关键字段

typedef struct _WNDCLASS {
    UINT      style;           // 窗口类样式
    WNDPROC   lpfnWndProc;     // 窗口过程函数指针
    int       cbClsExtra;      // 类额外内存
    int       cbWndExtra;      // 窗口额外内存
    HINSTANCE hInstance;       // 实例句柄
    HICON     hIcon;           // 图标
    HCURSOR   hCursor;         // 光标
    HBRUSH    hbrBackground;   // 背景画刷
    LPCSTR    lpszMenuName;    // 菜单名称
    LPCSTR    lpszClassName;   // 窗口类名
} WNDCLASS;

其中 lpfnWndProc 是核心，它负责处理所有发送到该窗口的消息（如鼠标点击、键盘输入、绘制等）。
